Thông tin chi tiết sản phẩm:
|
| Công nghệ: | Phim ảnh | Công suất định mức: | 600W |
|---|---|---|---|
| Giá trị kháng chiến tối thiểu: | 1Ω-500MΩ | Sức chịu đựng: | ± 5%, ± 10% |
| màu sắc: | Màu đen | Sự liên quan: | ren vít M5 / M4 |
| Điểm nổi bật: | Điện trở công suất cao 600W,Điện trở công suất cực cao,Điện trở màng dày được làm mát |
||

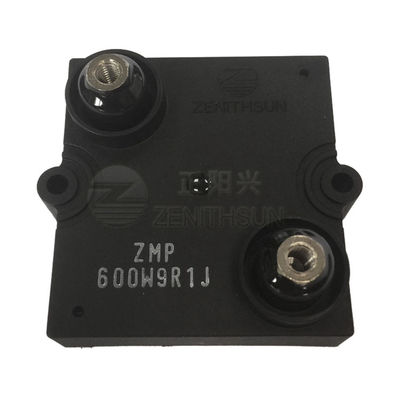

Phim dày 600W Điện trở siêu cao được làm mát bằng tản nhiệt phụ
Kết cấu
1. In màn hình, lớp in màng điện trở có độ dày hàng chục micron, được thiêu kết ở nhiệt độ. Ma trận là gốm oxit nhôm 96%, có độ dẫn nhiệt tốt và độ bền cơ học cao. Màng điện trở với bùn ruthenium kim loại quý, với điện ổn định đặc tính.
Công suất hoạt động 2.600W;
3.Thiết kế không cảm ứng; Hiệu suất cách điện & phóng điện cục bộ cao;
Đặc trưng
1. Khuyến nghị lắp vào một bộ tản nhiệt để tăng cường khả năng tản nhiệt. Vỏ dưới được gắn vào bộ tản nhiệt của hệ thống và điện trở tản nhiệt thông qua sự trao đổi nhiệt giữa vỏ dưới và bộ tản nhiệt. Nhiệt độ môi trường ở đây đề cập đến phần đáy nhiệt độ trường hợp của điện trở, thường được gọi là nhiệt độ ở trung tâm của vỏ dưới cùng.
2. không cảm ứng, kháng điện áp cao, kích thước nhỏ, công suất cao, tuổi thọ cao, chống ẩm, độ ổn định cao.
3. ren vít kết nối M5 (Tiêu chuẩn M5, M4 theo yêu cầu).
Sự chỉ rõ
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25 ℃ | B --- D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100 ℃ (T1) Giá trị điện trở |
± 50 ～ ± 500PPM / ℃ |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức, nhưng không quá 1,5 lần điện áp làm việc liên tục tối đa trong 5 giây | △ R≤ ± (0,3 ％ + 0,1Ω) |
| Vật liệu chống điện | 500V DC | ≥10GΩ1Min |
| Độ bền nhiệt độ phòng | Tốc độ định mức, 90 phút bật, dừng 30 phút, nhiệt độ vỏ trung tâm dưới đáy ≤ 85 ℃ (120W-800W), nhiệt độ trường hợp đáy trung tâm ≤ 25 ℃ (30W-100W), tổng cộng 1000 giờ |
△ R≤ ± (0,5 ％ + 0,1Ω) |
| Trạng thái ổn định độ ẩm | Nhiệt độ: 40 2℃, Độ ẩm: 90 ％ -95 ％ .56 ngày | △ R≤ ± (0,25 ％ + 0,1Ω) |
| Kiểm tra khả năng chịu nhiệt độ cao / thấp | lưu trữ ở -55 ℃ ～ 125 ℃ trong 2H, chu kỳ 5 lần | △ R≤ ± (1% + 0,1Ω) |
| Nhiệt độ môi trường làm việc | -55 ℃ ～ 150 ℃ | / |
Các ứng dụng
Được sử dụng rộng rãi trong Truyền động tốc độ thay đổi, cung cấp điện, thiết bị điều khiển, giao tiếp, điều khiển tự động, điều khiển động cơ, điện tử công suất, thiết bị y tế, truyền tải điện, cân bằng điện áp tụ điện, phóng điện tụ điện, tải điện, điện tử ô tô, cho bộ truyền động tốc độ thay đổi, nguồn cung cấp năng lượng , thiết bị điều khiển, rô bốt, điều khiển động cơ và các thiết kế điện năng khác. Sản xuất điện năng tìm kiếm, sản xuất điện quang điện và các lĩnh vực năng lượng mới khác.
Làm thế nào để gọi món:
ZMP600_Ohmic Value_Tolerance
Ví dụ:ZMP600 9R1 5%
