Thông tin chi tiết sản phẩm:
|
| Công suất định mức: | 8W-300W | Chống lại: | 1Ω - 1GΩ |
|---|---|---|---|
| Sức chịu đựng: | ± 1%, ± 2%, ± 5%, ± 10% | màu sắc: | Màu đen |
| Hệ số nhiệt độ: | 20PPM-150PPM | Vật liệu chì: | Mạ vàng |
| Điểm nổi bật: | Điện trở cao áp 300W,Điện trở cao áp 10M J,Điện trở màng dày 300W |
||
300W 10M JĐiện trở điện cao thế màng dày không cảm ứngđiện trở cao áp hình trụ
Kết cấu :
1. màn hình in, lớp in phim điện trở với độ dày hàng chục micron, thiêu kết ở nhiệt độ.
Ma trận là 95% nhôm oxit gốm, có khả năng dẫn nhiệt tốt và độ bền cơ học cao.
Màng điện trở bằng bùn ruthenium kim loại quý, có tính chất điện ổn định.
2. quy trình công nghệ: điện cực in điện cực điện trở thiêu kết điện trở in ấn phương tiện thiêu kết
thiêu kết trung bình, sau đó điều chỉnh điện trở, hàn, đóng gói và các quy trình khác.
Đặc trưng:
1.Làm việc trong môi trường điện áp cao liên tục.
2. không cảm ứng, kháng điện áp cao, kích thước nhỏ, công suất cao, tuổi thọ cao, chống ẩm, độ ổn định cao.
3.Chất liệu đầu: đồng, mạ thiếc, đầu bu lông / vít;
Thông số kỹ thuật:
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25 ℃ | B - C - D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100 ℃ (T1) Giá trị điện trở |
± 15 ～ ± 1000PPM / ℃ |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức trong 5 giây, nhưng không quá 1,5 lần Umax | △ R≤ ± (0,2 ％ + 0,1Ω) |
| Vật liệu chống điện | 1000V DC | ≥10GΩ1Min |
| Tải cuộc sống | ở điện áp danh định, 90 phút "Bật", 30 phút "Tắt", tổng cộng 1000 giờ | △ R≤ ± (0,5 ％ + 0,1Ω) |
| Khả năng chống ẩm | Nhiệt độ: 40 2℃, Độ ẩm: 90 ％ -95 ％ .240 giờ | △ R≤ ± (0,4 ％ + 0,1Ω) |
| Khả năng chịu nhiệt độ cao / thấp | lưu trữ ở - 65 ℃ ~ 155 ℃ trong 2H, chu kỳ 5 lần | △ R≤ ± (0,2% + 0,1Ω) |
| Nhiệt độ hoạt động | -55 ℃ ～ 125 ℃ | / |
Các ứng dụng:
Được sử dụng rộng rãi trong các thiết bị điện cao thế, máy CT và X-quang y tế, thiết bị kiểm tra điện áp cao, cung cấp điện cao thế, thiết bị chân không, bộ biến tần điện áp cao, bộ chia điện áp, mạch điện áp cao, mạch phóng điện tụ điện, mạch đệm điện áp cao, thiết bị bảo vệ môi trường, thiết bị khử bụi tĩnh điện, hệ thống điện, dụng cụ và đồng hồ đo điện áp cao, bộ điều chế xung, thiết bị hình ảnh, máy phát điện áp xung, v.v.

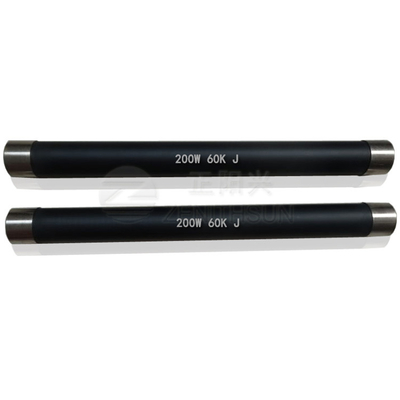

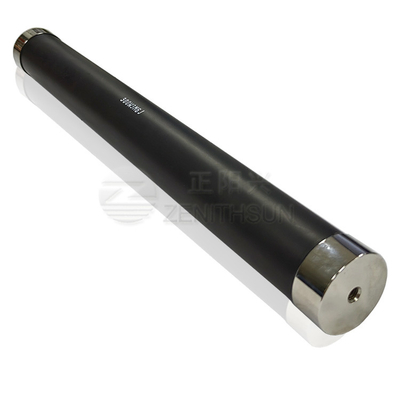

Hình ảnh sản phẩm:
