Thông tin chi tiết sản phẩm:
|
| Công nghệ: | Phim ảnh | Công suất định mức: | 35w |
|---|---|---|---|
| Giá trị kháng chiến tối thiểu: | 2,2Ω-500MΩ | Sức chịu đựng: | ± 1%, ± 5%, ± 10% |
| màu sắc: | Màu đen | Chỉ huy: | Đồng, mạ thiếc |
| Điểm nổi bật: | Điện trở không cảm ứng công suất cao 35W10R,Điện trở không cảm ứng công suất cao Film,Điện trở công suất không cảm ứng 35W10R |
||
Điện trở phim công suất cao kiểu không cảm ứng để điều chỉnh điện áp,
để gắn vào bộ tản nhiệt, công nghệ màng dày
Kết cấu
1.Màng điện trở bằng bùn ruthenium kim loại quý, có tính chất điện ổn định.
2. Gói hoàn toàn được đóng gói và cách điện cho giá trị ohmic thấp và thiết kế không cảm ứng cho các ứng dụng tải xung và tần số cao.
3.Thick Film Resistor cho các ứng dụng tải xung và tần số cao;
4. không cảm ứng, kháng điện áp cao, kích thước nhỏ, công suất cao, tuổi thọ cao, chống ẩm, độ ổn định cao.
Đặc trưng
1. Khuyến nghị để gắn vào một bộ tản nhiệt để tăng cường khả năng tản nhiệt. Điện trở phim cao cho các ứng dụng tải xung và tần số cao;
2. Vỏ dưới cùng được gắn với tản nhiệt của hệ thống và điện trở tản nhiệt thông qua trao đổi nhiệt giữa vỏ dưới và tản nhiệt. nhiệt độ ở tâm của hộp đáy.
3. sử dụng thử nghiệm cho nguồn điện, gắn với tản nhiệt.
Thông số kỹ thuật:
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25 ℃ | B --- D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100 ℃ (T1) Giá trị điện trở |
± 50 ～ ± 500PPM / ℃ |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức, nhưng không quá 1,5 lần điện áp làm việc liên tục tối đa trong 5 giây | △ R≤ ± (0,3 ％ + 0,1Ω) |
| Vật liệu chống điện | 500V DC | ≥10GΩ1Min |
| Độ bền nhiệt độ phòng |
Tốc độ định mức, 90 phút bật, dừng 30 phút, nhiệt độ vỏ trung tâm dưới đáy ≤ 85 ℃ (120W-800W), tổng số 1000 giờ |
△ R≤ ± (0,5 ％ + 0,1Ω) |
| Trạng thái ổn định độ ẩm | Nhiệt độ: 40 2℃, Độ ẩm: 90 ％ -95 ％ .56 ngày | △ R≤ ± (0,25 ％ + 0,1Ω) |
| Kiểm tra khả năng chịu nhiệt độ cao / thấp | lưu trữ ở -55 ℃ ～ 125 ℃ trong 2H, chu kỳ 5 lần | △ R≤ ± (1% + 0,1Ω) |
| Nhiệt độ môi trường làm việc | -55 ℃ ～ 150 ℃ | / |
Các ứng dụng
Được sử dụng rộng rãi trong Truyền động tốc độ thay đổi, cung cấp điện, thiết bị điều khiển, truyền thông, điều khiển tự động, chuyển đổi nguồn điện, máy lạnh và điều khiển động cơ, tải xung và tần số cao, điều chỉnh điện áp, ô tô và phép đo, sản xuất điện quang điện và các lĩnh vực năng lượng mới khác.

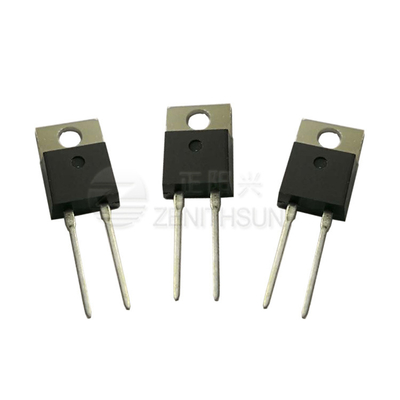

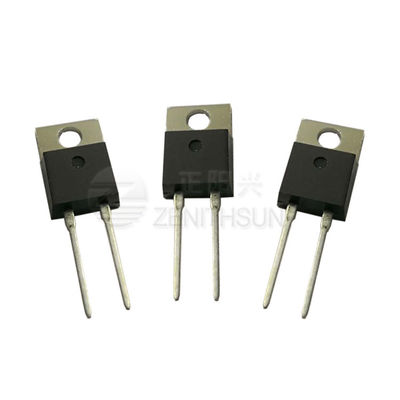

Hình ảnh sản phẩm:
Làm thế nào để gọi món:
ZMP30_Ohmic Value_Tolerance
Ví dụ:ZMP30 40R 10%
