Thông tin chi tiết sản phẩm:
|
| Công nghệ: | Phim ảnh | Công suất định mức: | 120w |
|---|---|---|---|
| Giá trị kháng chiến tối thiểu: | 4,7Ω-500MΩ | Sức chịu đựng: | ± 1%, ± 5%, ± 10% |
| màu sắc: | Màu đen | Kết thúc dẫn đầu: | dây nhiệt độ cao |
| Điểm nổi bật: | Điện trở màng dày 120W,Điện trở màng dày 30K,Điện trở công suất màng dày 30K |
||

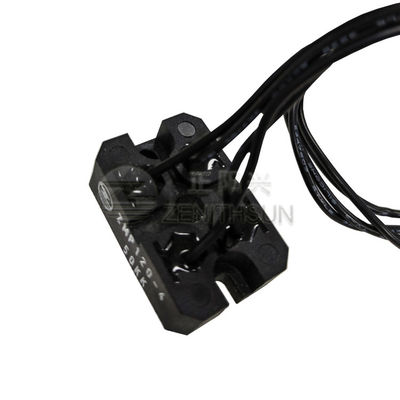

Điện trở màng dày công suất cực cao 120W 30K với thiết kế không cảm ứng,
để gắn vào bộ tản nhiệt, công nghệ màng dày
Kết cấu
1. In màn hình, lớp in màng điện trở có độ dày hàng chục micron, được thiêu kết ở nhiệt độ. Ma trận là gốm oxit nhôm 96%, có độ dẫn nhiệt tốt và độ bền cơ học cao. Màng điện trở với bùn ruthenium kim loại quý, với điện ổn định đặc tính.
2. Quy trình công nghệ: điện cực in điện cực điện trở thiêu kết điện trở in điện trở thiêu kết phương tiện in trung bình, sau đó điều chỉnh điện trở, hàn, đóng gói và các quy trình khác.
Đặc trưng
1. Khuyến nghị lắp vào một bộ tản nhiệt để tăng cường khả năng tản nhiệt. Vỏ dưới được gắn vào bộ tản nhiệt của hệ thống và điện trở tản nhiệt thông qua sự trao đổi nhiệt giữa vỏ dưới và bộ tản nhiệt. Nhiệt độ môi trường ở đây đề cập đến phần đáy nhiệt độ trường hợp của điện trở, thường được gọi là nhiệt độ ở trung tâm của vỏ dưới cùng.
2. Phạm vi công suất: 30W-800W.
3. không cảm ứng, kháng điện áp cao, kích thước nhỏ, công suất cao, tuổi thọ cao, chống ẩm, độ ổn định cao.
4. ren vít kết nối M5 (Tiêu chuẩn M5, M4 theo yêu cầu).
Sự chỉ rõ
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25 ℃ | B --- D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100 ℃ (T1) Giá trị điện trở |
± 50 ～ ± 500PPM / ℃ |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức, nhưng không quá 1,5 lần điện áp làm việc liên tục tối đa trong 5 giây | △ R≤ ± (0,3 ％ + 0,1Ω) |
| Vật liệu chống điện | 500V DC | ≥10GΩ1Min |
| Độ bền nhiệt độ phòng | Tốc độ định mức, 90 phút bật, dừng 30 phút, nhiệt độ vỏ trung tâm dưới đáy ≤ 85 ℃ (120W-800W), nhiệt độ trường hợp đáy trung tâm ≤ 25 ℃ (30W-100W), tổng cộng 1000 giờ |
△ R≤ ± (0,5 ％ + 0,1Ω) |
| Trạng thái ổn định độ ẩm | Nhiệt độ: 40 2℃, Độ ẩm: 90 ％ -95 ％ .56 ngày | △ R≤ ± (0,25 ％ + 0,1Ω) |
| Kiểm tra khả năng chịu nhiệt độ cao / thấp | lưu trữ ở -55 ℃ ～ 125 ℃ trong 2H, chu kỳ 5 lần | △ R≤ ± (1% + 0,1Ω) |
| Nhiệt độ môi trường làm việc | -55 ℃ ～ 150 ℃ | / |
Các ứng dụng
Được sử dụng rộng rãi trong Truyền động tốc độ thay đổi, cung cấp điện, thiết bị điều khiển, giao tiếp, điều khiển tự động, điều khiển động cơ, điện tử công suất, thiết bị y tế, truyền tải điện, cân bằng điện áp tụ điện, phóng điện tụ điện, tải điện, điện tử ô tô, sưởi cảm ứng, thiết bị cung cấp điện, truyền tải điện, bù công suất phản kháng, hấp thụ và phóng điện RC và các ngành công nghiệp điện tử công suất khác. Sản xuất điện năng, phát điện quang điện và các lĩnh vực năng lượng mới khác.
Làm thế nào để gọi món:
ZMP120_Ohmic Value_Tolerance
Ví dụ:ZMP120 5R 5%
