Thông tin chi tiết sản phẩm:
|
| Công suất định mức: | 300W-3000W | Chống lại: | 0,1Ω - 500Ω |
|---|---|---|---|
| Sức chịu đựng: | ± 5%, ± 10% | màu sắc: | Xanh lá cây hoặc đen |
| Dấu ngoặc vuông: | Phong cách khác nhau | TCR: | 250ppm |
| Điểm nổi bật: | Điện trở công suất cao dạng tấm,Điện trở điều chỉnh điện áp Điện trở công suất cao,Điện trở công suất quy định hiện tại 1000w |
||
Hình dạng tấm 1000W Điện trở quấn dây công suất cao, Quy định điện áp và dòng điện
Kết cấu:
1.ZB series Điện trở bắt dây dạng tấm được làm bằng dây hợp kim niken crom, hằng số hoặc dây hợp kim hằng số mới và các dây hợp kim chất lượng cao khác được quấn trên tấm sắt có xử lý mạ điện bề mặt, tấm nhôm được xử lý anot hóa bề mặt hoặc tấm mica.Thiết bị gốm được sử dụng để tách dây quấn khỏi tấm đế, để dây quấn có thể truyền động qua tấm đế một cách đồng đều và đều đặn, đóng vai trò cố định, cách điện và tản nhiệt tốt.
2. Tấm nhôm hoặc ma trận tấm sắt không có hình thức cố định và có thể được thực hiện theo yêu cầu của khách hàng, phá vỡ những hạn chế của ngành công nghiệp.
3. Đơn vị duy nhất với nhiều kháng / Nhiều thiết bị đầu cuối cũng có sẵn;
4. loại không quy nạp & biến theo yêu cầu;
5.Điện áp làm việc và giá trị điện trở danh định liên quan đến định luật Ohm.
Đặc trưng:
1. Điện trở cuộn dây hình tấm với điện trở ổn định, tốc độ thay đổi nhỏ, công suất cao, khả năng quá tải mạnh. ký sinh tự cảm của điện trở, mà còn cải thiện tản nhiệt.
2. Nó cũng có thể được thay đổi linh hoạt theo yêu cầu của khách hàng để tạo ra một điện trở duy nhất có nhiều hơn 2 giá trị điện trở hoặc nhiều điện trở mắc nối tiếp và song song.
3. hỗ trợ yêu cầu dung sai kháng chính xác.
Sự chỉ rõ
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25℃ | B --- D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100℃(T1) Giá trị điện trở |
± 100～± 250PPM /℃ |
| Tải trọng định mức | 40℃, điện áp định mức, 1 giờ | △R≤ ± (3％+ 0,1Ω) |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức trong 10 giây | △R≤ ± (0,2％+ 0,1Ω) |
| Điện áp chịu được điện môi | 2 lần Điện áp công suất định mức + 1kv AC 60s (có nối đất), dòng rò 2,5mA; 2 lần Điện áp công suất định mức + 2kv AC 60s (có nối đất), dòng rò 2,5mA; |
△R≤ ± (0,1％+ 0,05Ω) |
| Vật liệu chống điện | 500V DC | ≥10GΩ1Min |
| Độ bền kéo đầu cuối | 40N | Không tắt |
| Chống rung | 1,5mm, 10-55-10Hz, mỗi 2 giờ | Không có thiệt hại, Không tắt |
| Tải cuộc sống | ở điện áp danh định, 90 phút "Bật", 30 phút "Tắt", tổng cộng 500 giờ | △R≤ ± (3％+ 0,1Ω) |
| Kiểm tra khả năng chịu nhiệt độ thấp | cửa hàng ở -65℃± 3℃trong 2H | △R≤ ± (1% + 0,1Ω) |
| Kiểm tra khả năng chịu nhiệt độ cao | cửa hàng ở 70℃± 2℃trong 16h, nối mạch DC điện áp định mức trong 1s | △R≤ ± (1% + 0,1Ω) |
| Không cháy | 10 lần công suất định mức, bật nguồn trong 5 giây | không đốt cháy |
Các ứng dụng:
Được sử dụng rộng rãi để điều chỉnh điện áp và dòng điện trong mạch xoay chiều tần số thấp. Các phần tử điện trở mắc nối tiếp được sử dụng trong động cơ, khởi động, phanh và điều khiển tốc độ.

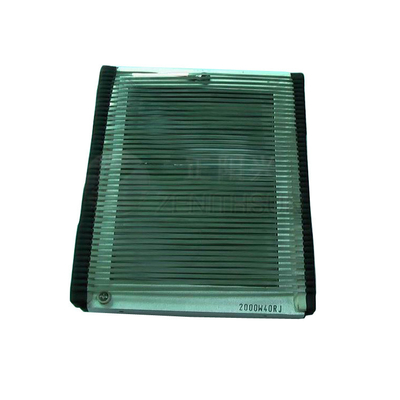

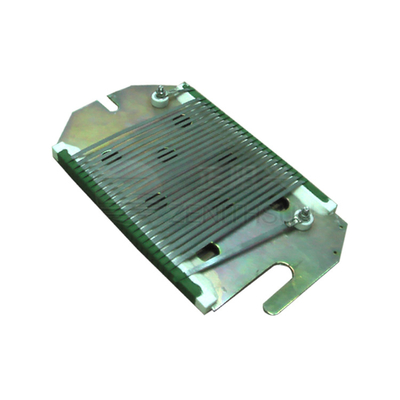

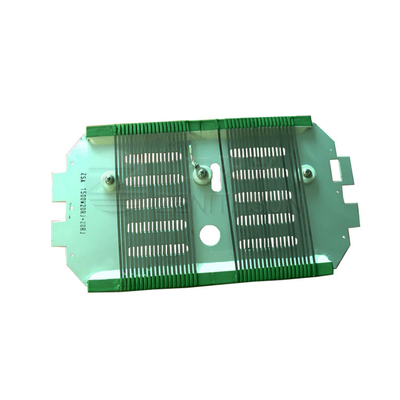

Hình ảnh sản phẩm
