Thông tin chi tiết sản phẩm:
|
| Công suất định mức: | 1 / 4W-5W | Chống lại: | 10Ω - 500MΩ |
|---|---|---|---|
| Sức chịu đựng: | ± 5%, ± 10% | màu sắc: | Màu đen |
| Hệ số nhiệt độ: | 50PPM-500PPM | Vật liệu chì: | Mạ thiếc |
| Điểm nổi bật: | Điện trở chính xác cao 2W,Điện trở chính xác cao không cảm ứng,Điện trở cao áp phẳng |
||
Điện trở cao áp phẳng chính xác cao 2W không điện cảm Điện trở cao áp chính xácS
Kết cấu :
1.Màng điện trở bằng bùn ruthenium kim loại quý, có tính chất điện ổn định.
2. Quy trình công nghệ: điện cực in điện cực điện trở thiêu kết điện trở in điện trở thiêu kết phương tiện in trung bình, sau đó điều chỉnh điện trở, hàn, đóng gói và các quy trình khác.
3. không cảm ứng, kháng điện áp cao, chống xung, lý tưởng cho ứng dụng mạch điện áp cao.
Đặc trưng:
1. chính xác, không cảm ứng, hệ số nhiệt độ thấp;
2. không cảm ứng, kháng điện áp cao, kích thước nhỏ, công suất cao, tuổi thọ cao, chống ẩm, độ ổn định cao;
3.Chất liệu đầu: đồng, mạ thiếc;
Thông số kỹ thuật:
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25 ℃ | B - C - D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100 ℃ (T1) Giá trị điện trở |
± 15 ～ ± 1000PPM / ℃ |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức trong 5 giây, nhưng không quá 1,5 lần Umax | △ R≤ ± (0,2 ％ + 0,1Ω) |
| Vật liệu chống điện | 1000V DC | ≥10GΩ1Min |
| Tải cuộc sống | ở điện áp danh định, 90 phút "Bật", 30 phút "Tắt", tổng cộng 1000 giờ | △ R≤ ± (0,5 ％ + 0,1Ω) |
| Khả năng chống ẩm | Nhiệt độ: 40 2℃, Độ ẩm: 90 ％ -95 ％ .240 giờ | △ R≤ ± (0,4 ％ + 0,1Ω) |
| Khả năng chịu nhiệt độ cao / thấp | lưu trữ ở - 65 ℃ ~ 155 ℃ trong 2H, chu kỳ 5 lần | △ R≤ ± (0,2% + 0,1Ω) |
| Nhiệt độ hoạt động | -55 ℃ ～ 125 ℃ | / |
Các ứng dụng:
Được sử dụng rộng rãi trong các thiết bị điện cao thế, máy CT và X-quang y tế, thiết bị kiểm tra điện áp cao, cung cấp điện cao thế, v.v.

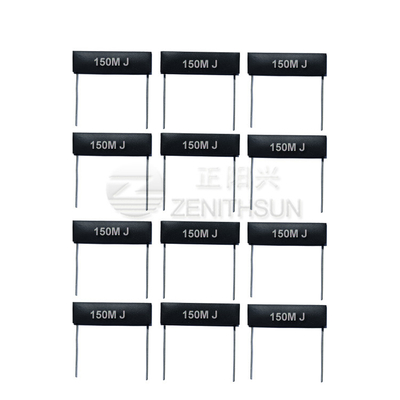

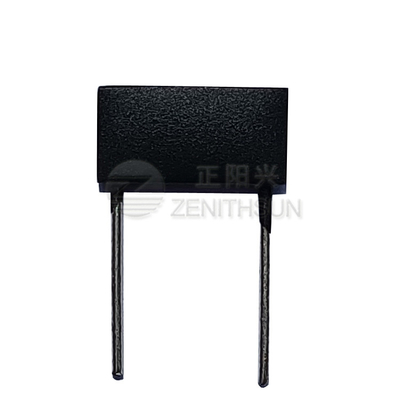

Hình ảnh sản phẩm:
