Thông tin chi tiết sản phẩm:
|
| Công suất định mức: | 1 / 4W-5W | Chống lại: | 10Ω - 500MΩ |
|---|---|---|---|
| Sức chịu đựng: | ± 2%, ± 5%, ± 10% | màu sắc: | Màu vàng |
| Hệ số nhiệt độ: | 50PPM-100PPM | Dẫn ra: | Mạ thiếc |
| Điểm nổi bật: | Điện trở không cảm ứng 3W,Điện trở không cảm ứng 100M J,Điện trở công suất cao không cảm ứng |
||
Điện trở phẳng điện áp cao chính xác không cảm ứng 3W100M J với TC thấp
Kết cấu :
1.Màng điện trở bằng bùn ruthenium kim loại quý, có tính chất điện ổn định.
2. Quy trình công nghệ: điện cực in điện cực điện trở thiêu kết điện trở in điện trở thiêu kết phương tiện in trung bình, sau đó điều chỉnh điện trở, hàn, đóng gói và các quy trình khác.
3. ngâm trong dầu điện môi hoặc nhựa epoxy để có kết quả sử dụng tốt nhất.
Đặc trưng:
1. Bộ chia điện áp cao phẳng với thiết kế không cảm ứng độc quyền, độ chính xác cao, tỷ lệ TC thấp.
2.LHệ số nhiệt độ ow, hệ số điện áp thấp, độ ổn định cao, lớp phủ silicone nhiệt độ cao;
3.Chất liệu đầu: đồng, mạ thiếc;
Thông số kỹ thuật:
| Đặc điểm hiệu suất | ||
| Bài kiểm tra | Điều kiện kiểm tra | Kết quả kiểm tra |
| Khả năng chịu đựng | Điện áp thử nghiệm ≤3V, Nhiệt độ môi trường 25 ℃ | B - C - D --- F --- G --- J - K |
| Hệ số nhiệt độ | R0: Nhiệt độ phòng (T0) Giá trị điện trở R1: Nhiệt độ phòng T0 + 100 ℃ (T1) Giá trị điện trở |
± 15 ～ ± 1000PPM / ℃ |
| Quá tải trong thời gian ngắn | 5 lần công suất định mức trong 5 giây, nhưng không quá 1,5 lần Umax | △ R≤ ± (0,2 ％ + 0,1Ω) |
| Vật liệu chống điện | 1000V DC | ≥10GΩ1Min |
| Tải cuộc sống | ở điện áp danh định, 90 phút "Bật", 30 phút "Tắt", tổng cộng 1000 giờ | △ R≤ ± (0,5 ％ + 0,1Ω) |
| Khả năng chống ẩm | Nhiệt độ: 40 2℃, Độ ẩm: 90 ％ -95 ％ .240 giờ | △ R≤ ± (0,4 ％ + 0,1Ω) |
| Khả năng chịu nhiệt độ cao / thấp | lưu trữ ở - 65 ℃ ~ 155 ℃ trong 2H, chu kỳ 5 lần | △ R≤ ± (0,2% + 0,1Ω) |
| Nhiệt độ hoạt động | -55 ℃ ～ 125 ℃ | / |
Các ứng dụng:
Được sử dụng rộng rãi trong các thiết bị điện cao thế, máy CT và X-quang y tế, thiết bị kiểm tra điện áp cao, cung cấp điện cao thế, thiết bị chân không, bộ chia điện áp, mạch điện áp cao, mạch phóng điện tụ điện, mạch đệm điện áp cao, thiết bị bảo vệ môi trường, v.v. .

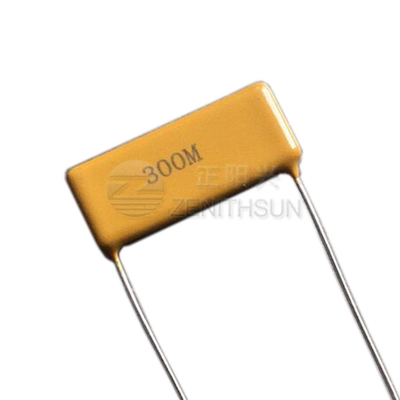

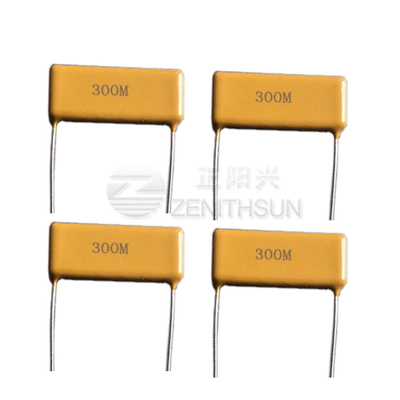

Hình ảnh sản phẩm:
