Thông tin chi tiết sản phẩm:
|
| Công nghệ: | Phim ngắn | Phạm vi đánh giá công suất: | 1 / 8W đến 3W |
|---|---|---|---|
| Phạm vi giá trị kháng: | 0,1Ω đến 22MΩ | Sức chịu đựng: | ± 0,1%, ± 0,25%, ± 0,5%, ± 1%, ± 2%, ± 5% |
| Điểm: | Nhẫn màu | ||
| Điểm nổi bật: | Điện trở phim cố định có độ chính xác cao,Điện trở phim cố định 3W,Điện trở phim kim loại MF |
||
Điện trở màng kim loại MF, Điện trở có độ chính xác cao, 1 / 8W đến 3W
Kết cấu:
1.ZENITHSUN Điện trở màng kim loại là một lớp kim loại mỏng được phún xạ (lắng chân không) trên một lõi gốm hình trụ, có độ tinh khiết cao.Kim loại lắng đọng được làm già nhân tạo bằng cách giữ nó trong thời gian dài ở nhiệt độ thấp.Điều này dẫn đến độ chính xác tốt hơn cho điện trở.Vật liệu kháng thường là niken crom (NiCr), nhưng đối với các ứng dụng đặc biệt, các hợp kim khác được sử dụng, chẳng hạn như thiếc và antimon, vàng với bạch kim và tantali nitride.
2. Trên cả hai đầu của Phim kim loại ZENITHSUN, một nắp kim loại được ép với các đầu nối.
3.Độ kháng mong muốn đạt được bằng cách cắt một rãnh hình xoắn ốc trong lớp kim loại mỏng.
4.ZENITHSUN MF điện trở được bao phủ bởi một số lớp sơn được nung riêng lẻ.Lớp phủ bảo vệ chống lại độ ẩm và ứng suất cơ học.
5. Giá trị điện trở được đánh dấu bằng các dải mã màu.
Tính năng:
1. độ tin cậy.
2. thấp TCR: ± 50ppm / ℃ đến 100ppm / ℃
3. Độ chính xác cao: ± 0,1%, ± 0,25%, ± 0,5%, ± 1%, ± 2%, ± 5% có sẵn.
4. tiếng ồn thấp.
5. độ tuyến tính cao
6. hệ số điện áp thấp
Đăng kí:
trong các mạch có dung sai chặt chẽ, hệ số nhiệt độ thấp và đặc tính nhiễu thấp là quan trọng, điện trở màng kim loại ZENITHSUN thường được sử dụng.Ví dụ về các ứng dụng là bộ lọc tích cực hoặc mạch cầu.
Thông số kỹ thuật:
| Mục kiểm tra | Điều kiện kiểm tra | Màn biểu diễn |
| Hệ số nhiệt độ | Kiểm tra giá trị điện trở ở nhiệt độ bình thường và nhiệt độ bình thường cộng thêm 100 ℃, được tính theo tỷ lệ thay đổi giá trị điện trở ℃. | ± 50ppm / ℃ đến 100ppm / ℃ |
| Temp.Range | / | -55 ℃ ~ 200 ℃ |
| Quá tải trong thời gian ngắn | Điện áp định mức 2,5 lần hoặc điện áp quá tải tối đa (lấy mức thấp hơn) trong 5 giây | △ R≤ ± (0,5% R0 + 0,05Ω) |
| Quá tải xung | Ở điện áp định mức 4 × hoặc điện áp quá tải Max.pulse (lấy mức thấp hơn) trong 5 giây | △ R≤ ± (1% R0 + 0,05Ω) |
| Chịu nhiệt để hàn | Đặt vào bếp thiếc 350 ± 10 ℃ trong 2-3 giây | △ R≤ ± (0,5% R0 + 0,05Ω) |
| Khả năng hòa tan | Đặt vào bếp thiếc 245 ± 5 ℃ trong 2-3 giây | Diện tích hàn trên 95% |
| Tải Cuộc sống trong độ ẩm | Điện áp định mức quá tải hoặc điện áp làm việc tối đa (lấy mức thấp hơn) trong 1000 giờ (1,5 giờ bật và nửa giờ) ở độ ẩm tương đối 40 ± 2 ℃ và 90% -95%. | △ R≤ ± (2% R0 + 0,1Ω) |
| Tải cuộc sống trong nhiệt | Quá tải điện áp danh định hoặc điện áp làm việc tối đa (lấy mức thấp hơn) trong 1000 giờ (1,5 giờ bật và nửa giờ tắt) ở 70 ± 2 ℃. | △ R≤ ± (2% R0 + 0,05Ω) |
| Điện áp cách điện | DC 1 / 4W 1 / 2W: 250V 1W 2WS: 350V 2W 3WS 3W: 500V | không có sự cố, không có phóng điện bề mặt |
| Chu kỳ nhiệt độ | Ở -55 ℃ trong 30 phút, sau đó ở + 25 ℃ trong 10-15 phút, sau đó ở + 155% trong 30 phút, sau đó ở + 25 ℃ trong 10-15 phút, tổng cộng 5 chu kỳ. | △ R≤ ± (5% R0 + 0,05Ω) |

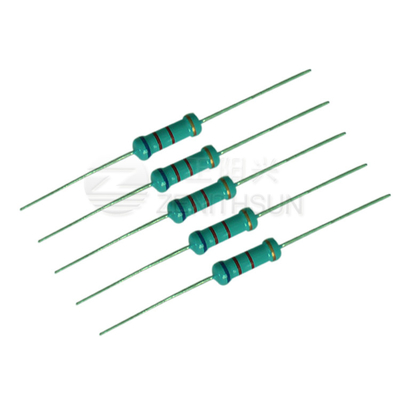

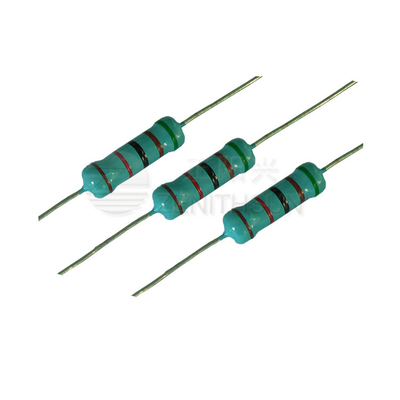

Hình ảnh:
