Thông tin chi tiết sản phẩm:
|
| Công nghệ: | Phim carbon | Phạm vi đánh giá công suất: | 1 / 4W đến 10W |
|---|---|---|---|
| Phạm vi giá trị kháng: | 1Ω đến 820KΩ | Sức chịu đựng: | ± 5% |
| Điểm: | Mã màu | ||
| Điểm nổi bật: | Điện trở phim cố định 1 / 4W,Điện trở phim cố định 10W,Điện trở oxit kim loại hướng trục |
||
Điện trở cố định màng oxit kim loại 1 / 4W đến 10W, điện trở trục, xuyên lỗ
Kết cấu:
1.ZENITHSUN điện trở phim oxit kim loại là giá trị cố định, điện trở trục.Nó được làm bằng thanh sứ được phủ một lớp màng mỏng gồm các oxit kim loại, chẳng hạn như oxit thiếc.
2. Trên cả hai đầu của các oxit kim loại một màng mỏng được ép một lớp vỏ kim loại với các đầu nối.
3.Độ kháng mong muốn đạt được bằng cách cắt một rãnh hình xoắn ốc trong lớp kim loại oxit mỏng.
4.ZENITHSUN MOF điện trở được bao phủ bởi một số lớp sơn được nung riêng lẻ.Lớp phủ bảo vệ chống lại độ ẩm và ứng suất cơ học.
5. Giá trị điện trở được đánh dấu bằng các dải mã màu.
Tính năng:
1. đặc tính ổn định
2. chịu được nhiệt độ cao
3. độ tự cảm thấp.
4. tiếng ồn thấp.
Điện trở màng oxit kim loại vượt quá hiệu suất của điện trở tệp kim loại và điện trở màng cacbon cho các đặc tính sau: định mức công suất, định mức điện áp, khả năng quá tải, khả năng tăng đột biến và hoạt động ở nhiệt độ cao.
Đăng kí:
Các ứng dụng điển hình của điện trở màng oxit kim loại ZENITHSUN là trong các ứng dụng điện áp cao và nhiệt độ cao.Điện áp hoạt động lên đến 15 kV với nhiệt độ danh nghĩa là 350 ° C là khả thi đối với điện trở màng carbon. Các ứng dụng ví dụ bao gồm nguồn điện cao áp, rađa, tia X và laser.
Thông số kỹ thuật:
| Mục kiểm tra | Điều kiện kiểm tra | Màn biểu diễn |
| Hệ số nhiệt độ | Kiểm tra giá trị điện trở ở nhiệt độ bình thường và nhiệt độ bình thường cộng thêm 100 ℃, được tính theo tỷ lệ thay đổi giá trị điện trở ℃. | -1000ppm / ℃ đến + 350ppm / ℃ |
| Temp.Range | / | -55 ℃ ~ 155 ℃ |
| Quá tải trong thời gian ngắn | Điện áp định mức 2,5 lần hoặc điện áp quá tải tối đa (lấy mức thấp hơn) trong 5 giây | △ R≤ ± (1% R0 + 0,05Ω) |
| Quá tải xung | Ở điện áp định mức 4 × hoặc điện áp quá tải Max.pulse (lấy mức thấp hơn) trong 5 giây | △ R≤ ± (1% R0 + 0,05Ω) |
| Chịu nhiệt để hàn | Đặt vào bếp thiếc 350 ± 10 ℃ trong 2-3 giây | △ R≤ ± (0,5% R0 + 0,05Ω) |
| Khả năng hòa tan | Đặt vào bếp thiếc 245 ± 5 ℃ trong 2-3 giây | Diện tích hàn trên 95% |
| Tải Cuộc sống trong độ ẩm | Điện áp định mức quá tải hoặc điện áp làm việc tối đa (lấy mức thấp hơn) trong 1000 giờ (1,5 giờ bật và nửa giờ) ở độ ẩm tương đối 40 ± 2 ℃ và 90% -95%. | △ R≤ ± (2% R0 + 0,1Ω) |
| Tải cuộc sống trong nhiệt | Quá tải điện áp danh định hoặc điện áp làm việc tối đa (lấy mức thấp hơn) trong 1000 giờ (1,5 giờ bật và nửa giờ tắt) ở 70 ± 2 ℃. | △ R≤ ± (2% R0 + 0,05Ω) |
| Điện áp cách điện | DC 1 / 4W 1 / 2W: 250V 1W 2WS: 350V 2W 3WS 3W: 500V | không có sự cố, không có phóng điện bề mặt |
| Chu kỳ nhiệt độ | Ở -55 ℃ trong 30 phút, sau đó ở + 25 ℃ trong 10-15 phút, sau đó ở + 155% trong 30 phút, sau đó ở + 25 ℃ trong 10-15 phút, tổng cộng 5 chu kỳ. | △ R≤ ± (5% R0 + 0,05Ω) |

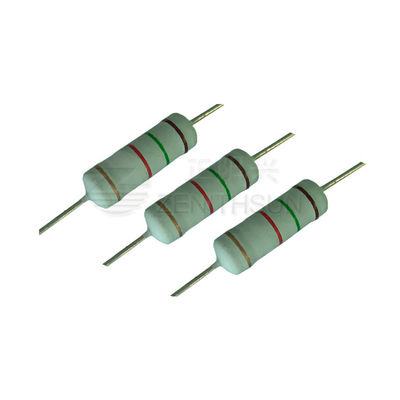

Hình ảnh:
