Thông tin chi tiết sản phẩm:
|
| Công nghệ: | Phim ngắn | Phạm vi đánh giá công suất: | 1 / 8W đến 5W |
|---|---|---|---|
| Phạm vi giá trị kháng: | 0Ω đến 22MΩ | Sức chịu đựng: | ± 2%, ± 5% |
| Điểm: | Mã màu | ||
| Điểm nổi bật: | Điện trở phim cố định 1 / 8W,Điện trở phim cố định không chì,Điện trở phim carbon dọc trục |
||
Điện trở màng carbon CF hướng trục, Xếp hạng công suất từ 1 / 8W đến 5W, không chìĐiện trở màng dày không cảm ứng
Kết cấu:
1.ZENITHSUN màng carbon điện trở là một lớp carbon mỏng được phún xạ (lắng đọng chân không) trên một lõi gốm hình trụ, có độ tinh khiết cao.Màng carbon lắng đọng được làm già nhân tạo bằng cách giữ nó trong thời gian dài ở nhiệt độ thấp.Điều này dẫn đến độ chính xác tốt hơn cho điện trở.
2. Trên cả hai đầu của màng carbon, một lớp vỏ kim loại được ép với các đầu nối.
3.Độ kháng mong muốn đạt được bằng cách cắt một rãnh hình xoắn ốc trong lớp kim loại mỏng.
4.ZENITHSUN CF điện trở được bao phủ bởi một số lớp sơn được nung riêng lẻ.Lớp phủ bảo vệ chống lại độ ẩm và ứng suất cơ học.
5. Giá trị điện trở được đánh dấu bằng các dải mã màu.
Tính năng:
1. Độ tin cậy.
2. Điện dung thấp
3. Độ tự cảm thấp, hiệu suất tần số cao tốt.
4. Tiếng ồn thấp.
Đăng kí:
Các ứng dụng điển hình của điện trở màng carbon ZENITHSUN là trong các ứng dụng điện áp cao và nhiệt độ cao.Điện áp hoạt động lên đến 15 kV với nhiệt độ danh nghĩa là 350 ° C là khả thi đối với điện trở màng carbon. Các ứng dụng ví dụ bao gồm nguồn điện cao áp, rađa, tia X và laser.
Thông số kỹ thuật:
| Mục kiểm tra | Điều kiện kiểm tra | Màn biểu diễn |
| Hệ số nhiệt độ | Kiểm tra giá trị điện trở ở nhiệt độ bình thường và nhiệt độ bình thường cộng thêm 100 ℃, được tính theo tỷ lệ thay đổi giá trị điện trở ℃. | -1000ppm / ℃ đến + 350ppm / ℃ |
| Temp.Range | / | -55 ℃ ~ 155 ℃ |
| Quá tải trong thời gian ngắn | Điện áp định mức 2,5 lần hoặc điện áp quá tải tối đa (lấy mức thấp hơn) trong 5 giây | △ R≤ ± (1% R0 + 0,05Ω) |
| Quá tải xung | Ở điện áp định mức 4 × hoặc điện áp quá tải Max.pulse (lấy mức thấp hơn) trong 5 giây | △ R≤ ± (1% R0 + 0,05Ω) |
| Chịu nhiệt để hàn | Đặt vào bếp thiếc 350 ± 10 ℃ trong 2-3 giây | △ R≤ ± (0,5% R0 + 0,05Ω) |
| Khả năng hòa tan | Đặt vào bếp thiếc 245 ± 5 ℃ trong 2-3 giây | Diện tích hàn trên 95% |
| Tải Cuộc sống trong độ ẩm | Điện áp định mức quá tải hoặc điện áp làm việc tối đa (lấy mức thấp hơn) trong 1000 giờ (1,5 giờ bật và nửa giờ) ở độ ẩm tương đối 40 ± 2 ℃ và 90% -95%. | △ R≤ ± (2% R0 + 0,1Ω) |
| Tải cuộc sống trong nhiệt | Quá tải điện áp danh định hoặc điện áp làm việc tối đa (lấy mức thấp hơn) trong 1000 giờ (1,5 giờ bật và nửa giờ tắt) ở 70 ± 2 ℃. | △ R≤ ± (2% R0 + 0,05Ω) |
| Điện áp cách điện | DC 1 / 4W 1 / 2W: 250V 1W 2WS: 350V 2W 3WS 3W: 500V | không có sự cố, không có phóng điện bề mặt |
| Chu kỳ nhiệt độ | Ở -55 ℃ trong 30 phút, sau đó ở + 25 ℃ trong 10-15 phút, sau đó ở + 155% trong 30 phút, sau đó ở + 25 ℃ trong 10-15 phút, tổng cộng 5 chu kỳ. | △ R≤ ± (5% R0 + 0,05Ω) |

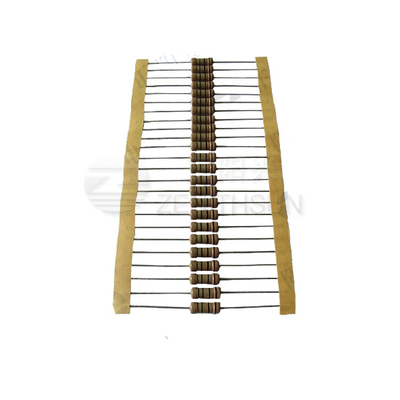

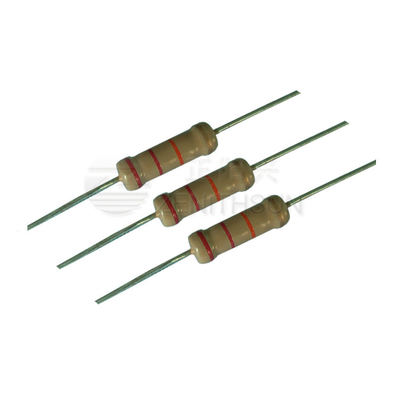

Hình ảnh:
